Product Details
Description:

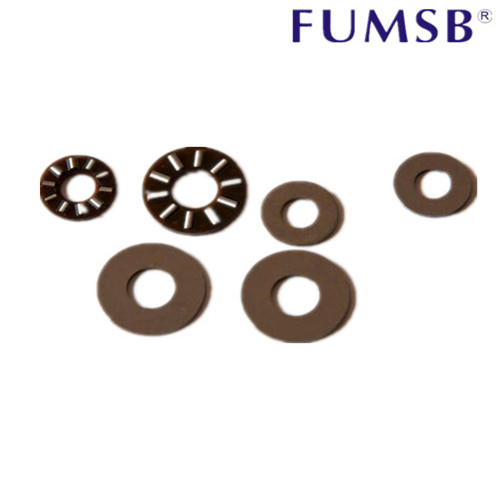

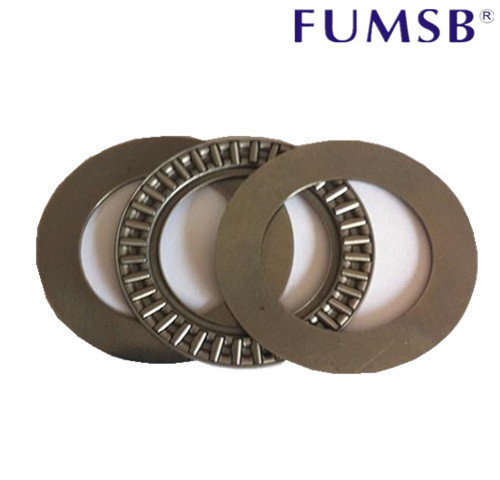

Thrust Needle Roller Bearing, Series AXK, AXW, AX TC, NTB.
Thrust Parallel Roller Bearing, Series 811, 812, 893, 874, 894.
The thrust needle roller bearing or thrust parallel roller bearing is such a manner that the needles(rollers) with cage are set up in the space between roll way and collar and the cage reliably guides and clamps a lot of rolling bodies. There is a little difference among the rolling bodies in the same set. The thrust needle roller bearing or thrust parallel roller bearing is the one only supporting the axial load in one direction. It is used as the bearing allocation having the good rigidity and axial small space.
Thrust Collar, Shaft Ring and Seat Ring.
Thrust Collar Series AS, LS. GS. WS, ZS, TRA TRB, TRC TRD.
Series AS thrust collar is punched with the high quality steel spring plate in thickness of 1mm and quenched and polished. When the surface of the adjacent parts can not be acted as roll way, although it has a good rigidity, Series AS collar shall play its full action.
Series Gs. WS. LS thrust collars are made of bearing steel with the quenching process. The outer surface of GS seat ring and the inner surface of WS shaft ring are ground. Series LS thrust collar is an economic product with machining the outer and inter surfaces.
As for Series ZS thrust collar, when it is required for assembly to set up the bearing as bidirectional location the series ZS collar can be used as axial location or seat hole location.
Shaft Diameter | 轴承型号Bearing Designation | 外形尺寸Boudary Dimensions | 基本额定负荷Basic Load Rating | 极限转速Limiting Speed | 轴承垫圈Besring | 座圈 | 轴圈 |
d | D | Dw | 动 Cr Dynamic | 静 Cor Static | 油润滑Oil | Washer | Shaft Loc.Washer | Washer Shaft |
mm | mm | N | rpm |
|
|
|
4 | AXK0414TN | 4 | 14 | 2 | 4380 | 7500 | 18000 | AS 0414 | - | - |
5 | AXK0515TN | 5 | 15 | 2 | 4680 | 9100 | 17000 | AS 0515 | - | - |
6 | AXK0619TN | 6 | 19 | 2 | 6740 | 15400 | 16000 | AS 0619 | - | - |
8 | AXK0821TN | 8 | 21 | 2 | 7750 | 19000 | 15000 | AS 0821 | - | - |
10 | AXK1024 | 10 | 24 | 2 | 9150 | 24500 | 14000 | AS 1024 | - | - |
12 | AXK1226 | 12 | 26 | 2 | 9860 | 28600 | 13000 | AS 1226 | - | - |
15 | AXK1528 | 15 | 28 | 2 | 11200 | 35500 | 11000 | AS 1528 | GS 811 02 | WS 811 02 |
17 | AXK1730 | 17 | 30 | 2 | 11800 | 38600 | 10000 | AS 1730 | GS 811 03 | WS 811 03 |
20 | AXK2035 | 20 | 35 | 2 | 12900 | 45600 | 8500 | AS 2035 | GS 811 04 | WS 811 04 |
25 | AXK2542 | 25 | 42 | 2 | 13800 | 67800 | 7000 | AS 3542 | GS 811 05 | WS 811 05 |
30 | AXK3047 | 30 | 47 | 2 | 15600 | 69500 | 6000 | AS 3047 | GS 811 06 | WS 811 06 |
35 | AXK3552 | 35 | 52 | 2 | 16900 | 80100 | 5500 | AS 3552 | GS 811 07 | WS 811 07 |
40 | AXK4060 | 40 | 60 | 3 | 27500 | 113500 | 4700 | AS 4060 | GS 811 08 | WS 811 08 |
45 | AXK4565 | 45 | 65 | 3 | 29050 | 127600 | 4300 | AS 4565 | GS 811 09 | WS 811 09 |
50 | AXK5070 | 50 | 70 | 3 | 31500 | 138000 | 3900 | AS 5070 | GS 811 10 | WS 811 10 |
55 | AXK5578 | 55 | 78 | 3 | 37400 | 185000 | 3500 | AS 5578 | GS 811 11 | WS 811 11 |
60 | AXK6085 | 60 | 85 | 3 | 43900 | 232500 | 3200 | AS 6085 | GS 811 12 | WS 811 12 |
65 | AXK6590 | 65 | 90 | 3 | 45800 | 254600 | 3000 | AS 6590 | GS 811 13 | WS 811 13 |
70 | AXK7095 | 70 | 95 | 4 | 53600 | 254400 | 2900 | AS 7095 | GS 811 14 | WS 811 14 |
75 | AXK75100 | 75 | 100 | 4 | 54500 | 264600 | 2700 | AS 75100 | GS 811 15 | WS 811 15 |
80 | AXK80105 | 80 | 105 | 4 | 55600 | 278500 | 2600 | AS 80105 | GS 811 16 | WS 811 16 |
85 | AXK85110 | 85 | 110 | 4 | 57500 | 28800 | 2400 | AS 85110 | GS 811 17 | WS 811 17 |
90 | AXK90120 | 90 | 120 | 4 | 72500 | 401000 | 2300 | AS 90120 | GS 811 18 | WS 811 18 |
100 | AXK100135 | 100 | 135 | 4 | 90500 | 559500 | 2000 | AS 100135 | GS 811 20 | WS 811 20 |
110 | AXK110145 | 110 | 145 | 4 | 96500 | 617500 | 1900 | AS 110145 | GS 811 22 | WS 811 22 |
120 | AXK120155 | 120 | 155 | 4 | 101500 | 679600 | 1700 | AS 120155 | GS 811 24 | WS 811 24 |
130 | AXK130170 | 130 | 170 | 5 | 132400 | 838900 | 1600 | AS 130170 | GS 811 28 | WS 811 26 |
140 | AXK140180 | 140 | 180 | 5 | 137200 | 899600 | 1500 | AS 140180 | GS 811 30 | WS 811 28 |
150 | AXK150190 | 150 | 190 | 5 | 142800 | 959000 | 1400 | AS 150190 | GS 811 32 | WS 811 30 |
160 | AXK160200 | 160 | 200 | 5 | 147600 | 1015000 | 1300 | AS 160200 | GS 811 32 | WS 811 32 |
轴 径 | 轴承型号 | 重量 | 外形尺寸 | 基本额定负荷 | 极限转速 |
|
|
|
|
Dc1 | D1 | D | B | B1 | 动 | 静 | 油润滑 |
|
|
|
|
mm | g | mm | N | rpm |
|
|
|
|
10 | AXW10 | 8.3 | 10 | 14 | 27 | 3.2 | 3 | 9100 | 24000 | 14000 |
|
|
|
|
12 | AXW12 | 9.1 | 12 | 16 | 29 | 3.2 | 3 | 8900 | 27800 | 13000 |
|
|
|
|
15 | AXW15 | 10.1 | 15 | 21 | 31 | 3.2 | 3.5 | 10500 | 35000 | 11000 |
|
|
|
|
17 | AXW17 | 11 | 17 | 23 | 33 | 3.2 | 3.5 | 10900 | 38800 | 10000 |
|
|
|
|
20 | AXW20 | 14 | 20 | 26 | 38 | 3.2 | 3.5 | 12700 | 45600 | 8500 |
|
|
|
|
25 | AXW25 | 19.5 | 25 | 32 | 45 | 3.2 | 4 | 13900 | 57500 | 7000 |
|
|
|
|
30 | AXW30 | 22 | 30 | 37 | 50 | 3.2 | 4 | 15900 | 69500 | 6000 |
|
|
|
|
35 | AXW35 | 26.6 | 35 | 42 | 55 | 3.2 | 4 | 17000 | 80100 | 5500 |
|
|
|
|
40 | AXW40 | 39.2 | 40 | 47 | 63 | 4.2 | 4 | 27800 | 109000 | 4700 |
|
|
|
|
45 | AXW45 | 43.4 | 45 | 52 | 68 | 4.2 | 4 | 29500 | 119900 | 4300 |
|
|
|
|
50 | AXW50 | 49.2 | 50 | 58 | 73 | 4.2 | 4.5 | 31800 | 140900 | 3900 |
|
|
|
|
轴径Shaft Diameter | 轴承型号Bearing Designation | 质量Mass(g) | 外形尺寸 | 垫圈厚度 | 基本额定负荷Basic Load Rating | 极限转速Limiting Speed |
Boundary Dimentions | Washers Thickness | 动Cr | 静Cor |
|
| Dynamic | Static |
| Dc1 | Dc | Dw | TRA | TRB | TRC | TRD | TRE | TRF | Cr(N) | Cor(N) | 脂润滑Greasc |
6.35 | NTA411 |
| 6.35 | 17.45 | 1.984 | 0.8 | 1.6 | 2.4 |
|
|
| 4114 | 9163 | 28000 |
7.92 | NTA512 |
| 7.92 | 19.5 | 1.984 | 0.8 | 1.6 | 2.4 |
|
|
| 4670 | 11164 | 25000 |
9.52 | NTA613 |
| 9.52 | 20.62 | 1.984 | 0.8 | 1.6 | 2.4 |
|
|
| 4848 | 12188 | 23000 |
12.7 | NTA815 |
| 12.7 | 23.8 | 1.984 | 0.8 | 1.6 | 2.4 |
|
|
| 5738 | 16280 | 19000 |
14.27 | NTA916 |
| 14.27 | 25.4 | 1.984 | 0.8 | 1.6 | 2.4 |
|
|
| 6183 | 18281 | 18000 |
15.88 | NTA1018 |
| 15.88 | 28.58 | 1.984 | 0.8 | 1.6 | 2.4 | 3.2 | 4 |
| 7072 | 22551 | 16000 |
19.05 | NTA1220 |
| 19.05 | 31.75 | 1.984 | 0.8 | 1.6 | 2.4 | 3.2 | 4 |
| 7873 | 27088 | 14000 |
22.22 | NTA1423 |
| 22.22 | 36.5 | 1.984 | 0.8 | 1.6 | 2.4 | 3.2 | 4 |
| 10453 | 40966 | 12000 |
22.22 | NTA1427 |
| 22.22 | 42.85 | 1.984 | 0.8 | 1.6 | 2.4 | 3.2 | 4 |
| 15257 | 68944 | 10000 |
25.4 | NTA1625 |
| 25.4 | 39.67 | 1.984 | 0.8 | 1.6 | 2.4 | 3.2 | 4 |
| 10764 | 43902 | 11000 |
28.58 | NTA1828 |
| 25.58 | 44.45 | 1.984 | 0.8 | 1.6 | 2.4 | 3.2 | 4 |
| 13522 | 60938 | 9800 |
31.75 | NTA2031 |
| 31.75 | 49.21 | 1.984 | 0.8 | 1.6 | 2.4 | 3.2 | 4 | 4.8 | 16431 | 80954 | 8800 |
34.92 | NTA2233 |
| 34.92 | 52.37 | 1.984 | 0.8 | 1.6 | 2.4 | 3.2 | 4 | 4.8 | 17392 | 89405 | 8200 |
38.1 | NTA2435 |
| 38.1 | 55.5 | 1.984 | 0.8 | 1.6 | 2.4 | 3.2 | 4 | 4.8 | 18904 | 102304 | 7700 |
44.45 | NTA2840 |
| 44.45 | 63.5 | 1.984 | 0.8 | 1.6 | 2.4 | 3.2 | 4 | 4.8 | 20639 | 119651.2 | 6900 |
50.8 | NTA3244 |
| 50.8 | 69.85 | 1.984 | 0.8 | 1.6 | 2.4 | 3.2 | 4 | 4.8 | 19571 | 115203.2 | 6200 |
53.98 | NTA3446 |
| 53.98 | 73.02 | 1.984 | 0.8 | 1.6 | 2.4 | 3.2 | 4 |
| 19883 | 119651.2 | 5900 |
57.15 | NTA3648 |
| 57.15 | 76.2 | 1.984 | 0.8 | 1.6 | 2.4 | 3.2 | 4 | 4.8 | 20194 | 123654.4 | 5700 |
57.15 | NTA3650 |
| 57.15 | 79.38 | 3.125 |
|
|
|
|
|
| 32915 | 168134.4 | 5300 |
63.5 | NTA4052 |
| 63.5 | 82.55 | 1.984 | 0.8 | 1.6 | 2.4 | 3.2 | 4 |
| 20772 | 132105.6 | 5200 |
69.85 | NTA4458 |
| 69.85 | 92.08 | 3.175 | 0.8 | 1.6 | 2.4 | 3.2 | 4 | 4.8 | 41722 | 242416 | 4600 |
76.2 | NTA4860 |
| 76.2 | 95.25 | 1.984 | 0.8 | 1.6 | 2.4 | 3.2 |
|
| 21973 | 149452.8 | 4500 |
82.55 | NTA5266 |
| 82.55 | 104.78 | 3.175 | 0.8 | 1.6 | 2.4 | 3.2 |
|
| 44925 | 279779.2 | 4000 |
95.25 | NTA6074 |
| 95.25 | 117.48 | 3.175 | 0.8 | 1.6 | 2.4 | 3.2 |
|
| 48928 | 326483.2 | 3500 |
104.78 | NTA6681 |
| 104.78 | 128.59 | 3.175 | 0.8 | 1.6 | 2.4 | 3.2 |
| 4.8 | 55600 | 395427.2 | 3200 |
