Description:

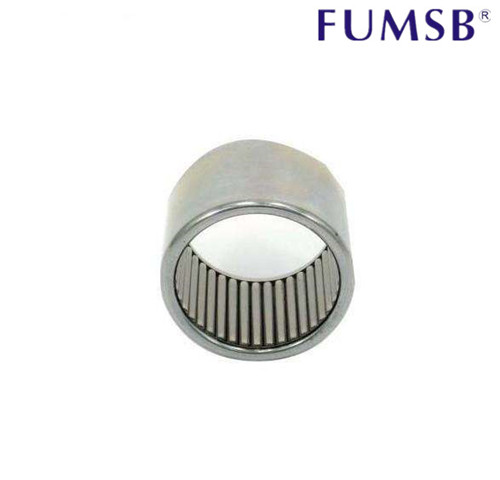

This kind bearing consists of full of needles extending to outer raceway, thus bearing high load. It is applied to the situation where the devices mounted with needle roller bearings run in swinging operation with low and middle speed. Since the bearings are fed with lubricating grease when are delivered, it is unnecessary to add the lubricating grease in assembling.
Model F FH open-end drawn cup needle roller bearing with full of needles,
Model MF, MFH hole-sealed drawn cup needle roller bearing with full of needles,
Model FY open-end drawn cup needle roller bearing with full of flat-head needles,
Model MFY close-end drawn cup needle roller bearing with full of flat-head needles.
轴径 | 轴承型号 | 外 型 尺 寸 | 基本额定负荷 | 极限转速 |
现行的 | 原型的 | FW | D | C | 动 | 静 | 油润滑 |
|
|
C | Co |
mm | mm | N | rpm |
3.175 | F3.175X6.35X6.35 | B-24 | 3.175 | 6.35 | 6.35 | 3200 | 5900 | 19000 |
4.762 | F4.762X8.731X6.35 | B-34 | 4.762 | 8.731 | 6.35 | 3400 | 6000 | 19000 |
6.35 | F6.35X11.11X11.13 | B-47 | 6.35 | 11.11 | 11.13 | 3500 | 6050 | 12000 |
MF6.35X11.11X11.13 | M-471 | 6.35 | 11.11 | 11.13 | 3500 | 6050 | 12000 |
8 | F-0810 | 50941/8 | 8 | 12 | 10 | 4050 | 7150 | 13000 |
FH-0810 | 941/8 | 8 | 14 | 10 | 5200 | 7150 | 7400 |
FH-0812 | 942/8 | 8 | 14 | 12 | 4550 | 7150 | 7400 |
9 | FH0910 | 50941/9 | 9 | 13 | 10 | 4900 | 8050 | 12000 |
FH0910 | 941/9 | 9 | 15 | 10 | 8000 | 11500 | 7100 |
FH9X15X13 | 942/9 | 9 | 15 | 13 | 8560 | 12800 | 7100 |
9.52 | F9.52X14.29X12.7 | B-68 | 9.52 | 14.29 | 12.7 | 9000 | 13300 | 7100 |
10 | F-1010 | 50941/10 | 10 | 14 | 10 | 5700 | 9350 | 11000 |
FH-1010 | 941/10 | 10 | 16 | 10 | 6350 | 10800 | 11000 |
F10X16X15 | 942/10 | 10 | 16 | 15 | 6890 | 11500 | 7100 |
| 943/10 | 10 | 16 | 17 | 6500 | 11000 | 7000 |
12 | F-1212 | 60941/12 | 12 | 16 | 12 | 6380 | 10900 | 7100 |
F12X17X12 | 941/12 | 12 | 17 | 12 | 8400 | 11900 | 7100 |
F12X17X15 | 942/12 | 12 | 17 | 15 | 9000 | 12500 | 7100 |
F12X17X18 | 943/12 | 12 | 17 | 18 | 9800 | 13500 | 7100 |
15 | F15X20X12 | 941/15 | 15 | 20 | 12 | 8400 | 11900 | 7100 |
F15X20X16 | 942/15 | 15 | 20 | 16 | 9500 | 12800 | 7100 |
F15X20X20 | 943/15 | 15 | 20 | 20 | 10500 | 16000 | 7100 |
FY15X20X20 | Y152020 | 15 | 20 | 20 | 10500 | 16000 | 7100 |
F-1512 | 30941/15 | 15 | 21 | 12 | 9700 | 15900 | 8100 |
16 | F-1616 | 50941/16 | 16 | 22 | 16 | 14100 | 25900 | 7700 |
17 | F-1712 | 30941/17 | 17 | 23 | 12 | 10600 | 21600 | 7300 |
F-1714 | 941/17 | 17 | 23 | 14 | 12500 | 22500 | 7300 |
F-1718 | 942/17 | 17 | 23 | 18 | 13800 | 24800 | 7300 |
| 943/17 | 17 | 23 | 22 | 13500 | 24000 | 7100 |
18 | F1816 | 50941/18 | 18 | 24 | 16 | 15000 | 29100 | 6900 |
20 | F-2014 | 941/20 | 20 | 26 | 14 | 15800 | 40500 | 6900 |
F-2020 | 942/20 | 20 | 26 | 20 | 18800 | 42500 | 6900 |
F20X26X25 | 943/20 | 20 | 26 | 25 | 20500 | 35500 | 6300 |
25 | F-2516 | 941/25 | 25 | 32 | 16 | 18700 | 37900 | 5100 |
F-2522 | 942/25 | 25 | 32 | 22 | 11000 | 16500 | 5100 |
F25X32X25 | 943/25 | 25 | 32 | 25 | 11500 | 18500 | 5100 |
F25X33X08 | Y253308 | 25 | 33 | 8 | 12200 | 16800 | 4300 |
28 | F-2820 | 60941/28 | 28 | 35 | 20 | 25700 | 58300 | 4600 |
30 | F-3020 | 60941/30 | 30 | 37 | 20 | 26800 | 62500 | 4300 |
30 | MF-3020 | 65941/30 | 30 | 37 | 20 | 26800 | 62500 | 4300 |
F30X38X16 | 941/30 | 30 | 38 | 16 | 25500 | 57500 | 4600 |
F30X38X24 | 942/30 | 30 | 38 | 24 | 28800 | 64500 | 4300 |
F30X38X32 | 943/30 | 30 | 38 | 32 | 34500 | 78900 | 4300 |
32 | F-3216 | 40941/32 | 32 | 39 | 16 | 25800 | 61500 | 4300 |
35 | F3520 | 60941/35 | 35 | 42 | 20 | 24000 | 69100 | 3700 |
F35X43X16 | 941/35 | 35 | 43 | 16 | 23500 | 68000 | 3700 |
F35X43X25 | 942/35 | 35 | 43 | 25 | 38700 | 86200 | 3200 |
F35X43X32 | 943/35 | 35 | 43 | 32 | 40500 | 97800 | 3200 |
40 | F-4020 | 60941/40 | 40 | 47 | 20 | 30300 | 82600 | 3300 |
FH4032 | 942/40 | 40 | 50 | 32 | 42500 | 108000 | 2600 |
MFH-4032 | 86942/40 | 40 | 50 | 32 | 42500 | 108000 | 2600 |
FH40X50X38 | 943/40 | 40 | 50 | 38 | 44800 | 118500 | 2600 |
45 | F-4520 |
| 45 | 52 | 20 | 30400 | 90100 | 2900 |
FH45X55X38 | 943/45 | 45 | 55 | 38 | 45800 | 128000 | 2900 |
50 | F-5020 | 50941/50 | 50 | 58 | 20 | 35800 | 98000 | 2600 |
FH50X60X38 | 943/50 | 50 | 60 | 38 | 50500 | 145800 | 2600 |
60 | F60X68X40 | 943/60 | 60 | 6 | 40 | 50200 | 145000 | 2600 |
