Product Details

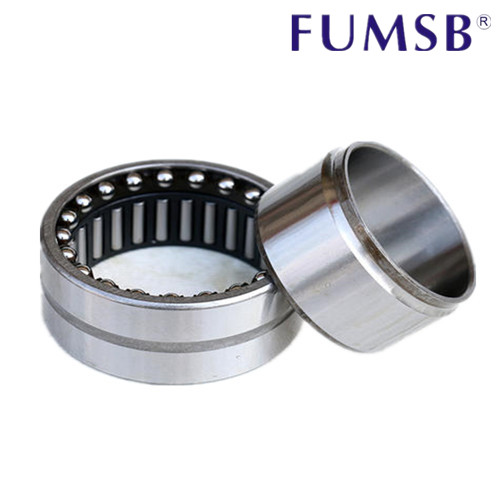

Needle and retainer assembly,needle bearing and drawn cup needle roller bearings are all moving tip bearings.Theycan be used as positioning bearings with combined with stop thrust rings or under small load at low speed and being fully lubricated.Other positioning bearing always have the problem of much space occupied.

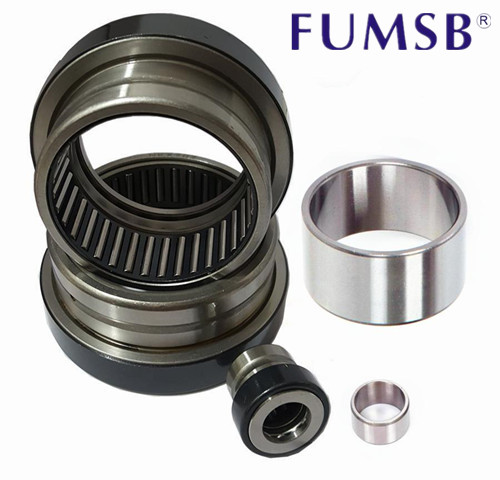

Combined FUMS-needle bearings are single directional positioning bearings or the positioning bearings with minimum radically sectional height If the Centripetal needle bearings are used with thrust ball bearings or cylindrical roller bearings In combination,the applicable range will be greatly expanded-Tho combined FUMS-needle bearings are mainly used In transmission engineering and tooling machines such as the bearings in the main shaft of a drill press,drill sleeve,positioning central shaft,wormsspanner teeth head and so on and so forth.
轴径Shaft Diameter | 轴承型号Bearing Designation | 重量 Mass | 外形尺寸 | 基本额定负荷 | 极限转速 |
Borndary Dimensions | Basic Load Rating | Limiting Speed |
| 径向 Radial | 轴向 Axial |
|
d | F | D | B | 动 Dyn. Cr | 静 Stat. Cor | 动 Dyn. Ca | 静 Stat. Coa | 油润滑 |
Oil |
mm | g | mm | N | rpm |
12 | NKIA 5901 | 43 | 12 | 16 | 24 | 16 | 7600 | 8300 | 2160 | 1940 | 23000 |
15 | NKIA 5902 | 52 | 15 | 20 | 28 | 18 | 10600 | 13600 | 2340 | 2370 | 21000 |
17 | NKIA 5903 | 58 | 17 | 22 | 30 | 18 | 11000 | 14600 | 2500 | 2750 | 20000 |
20 | NKIA 5904 | 107 | 20 | 25 | 37 | 23 | 21000 | 25500 | 3950 | 4200 | 17000 |
22 | NKIA 59/22 | 122 | 22 | 28 | 39 | 23 | 22800 | 29500 | 4250 | 4850 | 15000 |
25 | NKIA 5905 | 134 | 25 | 30 | 42 | 23 | 23600 | 31500 | 4350 | 5200 | 14000 |
30 | NKIA 5906 | 151 | 30 | 35 | 47 | 23 | 25000 | 35500 | 4750 | 6300 | 13000 |
35 | NKIA 5907 | 247 | 35 | 42 | 55 | 27 | 31500 | 50000 | 6000 | 8400 | 11000 |
40 | NKIA 5908 | 320 | 40 | 48 | 62 | 30 | 43000 | 67000 | 7400 | 10900 | 9000 |
45 | NKIA 5909 | 380 | 45 | 52 | 68 | 30 | 45000 | 73000 | 7700 | 12000 | 8500 |
50 | NKIA 5910 | 385 | 50 | 58 | 72 | 30 | 47000 | 80000 | 8100 | 13700 | 8000 |
55 | NKIA 5911 | 555 | 55 | 63 | 80 | 34 | 58000 | 100000 | 9700 | 16600 | 7000 |
60 | NKIA 5912 | 595 | 60 | 68 | 85 | 34 | 60000 | 108000 | 10000 | 17900 | 6500 |
65 | NKIA 5913 | 640 | 65 | 72 | 90 | 34 | 61000 | 112000 | 10300 | 19300 | 6500 |
70 | NKIA 5914 | 985 | 70 | 80 | 100 | 40 | 84000 | 156000 | 13500 | 25000 | 5500 |
轴径Shaft Diameter | 轴承型号Bearing Designation | 重量 Mass | 外形尺寸 | 基本额定负荷 | 极限转速 |
Borndary Dimensions | Basic Load Rating | Limiting Speed |
| 径向 Radial | 轴向 Axial |
|
d | F | D | B | 动 Dyn. Cr | 静 Stat. Cor | 动 Dyn. Ca | 静 Stat. Coa | 油润滑 |
Oil |
mm | g | mm | N | rpm |
12 | NKIB 5901 | 43 | 12 | 16 | 24 | 16 | 7600 | 8300 | 2160 | 1940 | 23000 |
15 | NKIB 5902 | 52 | 15 | 20 | 28 | 18 | 10600 | 13600 | 2340 | 2370 | 21000 |
17 | NKIB 5903 | 58 | 17 | 22 | 30 | 18 | 11000 | 14600 | 2500 | 2750 | 20000 |
20 | NKIB 5904 | 107 | 20 | 25 | 37 | 23 | 21000 | 25500 | 3950 | 4200 | 17000 |
22 | NKIB 59/22 | 122 | 22 | 28 | 39 | 23 | 22800 | 29500 | 4250 | 4850 | 15000 |
25 | NKIB 5905 | 134 | 25 | 30 | 42 | 23 | 23600 | 31500 | 4350 | 5200 | 14000 |
30 | NKIB 5906 | 151 | 30 | 35 | 47 | 23 | 25000 | 35500 | 4750 | 6300 | 13000 |
35 | NKIB 5907 | 247 | 35 | 42 | 55 | 27 | 31500 | 50000 | 6000 | 8400 | 11000 |
40 | NKIB 5908 | 320 | 40 | 48 | 62 | 30 | 43000 | 67000 | 7400 | 10900 | 9000 |
45 | NKIB 5909 | 380 | 45 | 52 | 68 | 30 | 45000 | 73000 | 7700 | 12000 | 8500 |
50 | NKIB 5910 | 385 | 50 | 58 | 72 | 30 | 47000 | 80000 | 8100 | 13700 | 8000 |
55 | NKIB 5911 | 555 | 55 | 63 | 80 | 34 | 58000 | 100000 | 9700 | 16600 | 7000 |
60 | NKIB 5912 | 595 | 60 | 68 | 85 | 34 | 60000 | 108000 | 10000 | 17900 | 6500 |
65 | NKIB 5913 | 640 | 65 | 72 | 90 | 34 | 61000 | 112000 | 10300 | 19300 | 6500 |
70 | NKIB 5914 | 985 | 70 | 80 | 100 | 40 | 84000 | 156000 | 13500 | 25000 | 5500 |
轴承型号 | Fw | D | C | 轴承型号 | F | D | C |
|
|
|
|
mm | mm | mm | mm | mm | mm |
|
|
|
|
NX7-TV | 7 | 14 | 18 | NX7-TV | 7 | 14 | 18 |
|
|
|
|
NX10 | 10 | 19 | 18 | NX10-Z | 10 | 19 | 18 |
|
|
|
|
NX12 | 12 | 21 | 18 | NX12-Z | 12 | 21 | 18 |
|
|
|
|
NX15 | 15 | 24 | 28 | NX15-Z | 15 | 24 | 28 |
|
|
|
|
NX17 | 17 | 26 | 28 | NX17-Z | 17 | 26 | 28 |
|
|
|
|
NX20 | 20 | 30 | 28 | NX20-Z | 20 | 30 | 28 |
|
|
|
|
NX25 | 25 | 37 | 30 | NX25-Z | 25 | 37 | 30 |
|
|
|
|
NX30 | 30 | 42 | 30 | NX30-Z | 30 | 42 | 30 |
|
|
|
|
NX35 | 35 | 47 | 30 | NX35-Z | 35 | 47 | 30 |
|
|
|
|
轴承型号 | Fw | D | C | 轴承型号 | Fw | D | C |
|
|
|
|
mm | mm | mm | mm | mm | mm |
|
|
|
|
NKX10-Z-TV | 10 | 19 | 23 | NKXR15 | 15 | 24 | 23 |
|
|
|
|
NKX12-Z | 12 | 21 | 23 | NKXR17 | 17 | 26 | 25 |
|
|
|
|
NKX15-Z | 15 | 24 | 23 | NKXR20 | 20 | 30 | 30 |
|
|
|
|
NKX17-Z | 17 | 26 | 25 | NKXR25 | 25 | 37 | 30 |
|
|
|
|
NKX20-Z | 20 | 30 | 30 | NKXR30 | 30 | 42 | 30 |
|
|
|
|
NKX25-Z | 25 | 37 | 30 | NKXR35 | 35 | 47 | 30 |
|
|
|
|
NKX30-Z | 30 | 42 | 30 | NKXR40 | 40 | 52 | 32 |
|
|
|
|
NKX35-Z | 35 | 47 | 30 | NKXR45 | 45 | 58 | 32 |
|
|
|
|
NKX40-Z | 40 | 52 | 32 | NKXR50 | 50 | 62 | 35 |
|
|
|
|
NKX45-Z | 45 | 58 | 32 |
|
|
|
|
|
|
|
|
NKX50-Z | 50 | 62 | 35 |
|
|
|
|
|
|
|
|
NKX60-Z | 60 | 72 | 40 |
|
|
|
|
|
|
|
|
NKX70-Z | 70 | 85 | 40 |
|
|
|
|
|
|
|
|
轴承型号 | d | D | H | 轴承型号 | d | D | H |
|
|
|
|
mm | mm | mm | mm | mm | mm |
|
|
|
|
ZARN1545-TV | 15 | 45 | 40 | ZARF1560-TV | 15 | 60 | 40 |
|
|
|
|
ZARN1747-TV | 17 | 47 | 43 | ZARF1762-TV | 17 | 62 | 43 |
|
|
|
|
ZARN2052-TV | 20 | 52 | 46 | ZARF2068-TV | 20 | 68 | 46 |
|
|
|
|
ZARN2062-TV | 20 | 62 | 60 | ZARF2080-TV | 20 | 80 | 60 |
|
|
|
|
ZARN2557-TV | 25 | 57 | 50 | ZARF2575-TV | 25 | 75 | 50 |
|
|
|
|
ZARN2572-TV | 25 | 72 | 60 | ZARF2590-TV | 25 | 90 | 60 |
|
|
|
|
ZARN3062-TV | 30 | 62 | 50 | ZARF3080-TV | 30 | 80 | 50 |
|
|
|
|
ZARN3080-TV | 30 | 80 | 66 | ZARF30105-TV | 30 | 105 | 66 |
|
|
|
|
ZARN3570-TV | 35 | 70 | 54 | ZARF3590-TV | 35 | 90 | 54 |
|
|
|
|
ZARN3585-TV | 35 | 85 | 66 | ZARF35110-TV | 35 | 110 | 66 |
|
|
|
|
ZARN4075-TV | 40 | 75 | 54 | ZARF40100-TV | 40 | 100 | 54 |
|
|
|
|
ZARN4090-TV | 40 | 90 | 75 | ZARF40115-TV | 40 | 115 | 75 |
|
|
|
|
ZARN4580-TV | 45 | 80 | 60 | ZARF45105-TV | 45 | 105 | 60 |
|
|
|
|
ZARN45105-TV | 45 | 105 | 82 | ZARF45130-TV | 45 | 130 | 82 |
|
|
|
|
ZARN5090-TV | 50 | 90 | 60 | ZARF50115-TV | 50 | 115 | 60 |
|
|
|
|
ZARN50110-TV | 50 | 110 | 82 | ZARF50140-TV | 50 | 140 | 82 |
|
|
|
|
ZARN55115-TV | 55 | 115 | 82 | ZARF55145-TV | 55 | 145 | 82 |
|
|
|
|
ZARN60120-TV | 60 | 120 | 82 | ZARF60150-TV | 60 | 150 | 82 |
|
|
|
|
ZARN65125-TV | 65 | 125 | 82 | ZARF65155-TV | 65 | 155 | 82 |
|
|
|
|
ZARN70130-TV | 70 | 130 | 82 | ZARF70160-TV | 70 | 160 | 82 |
|
|
|
|
ZARN75155-TV | 75 | 155 | 100 | ZARF75185-TV | 75 | 185 | 100 |
|
|
|
|
ZARN90180-TV | 90 | 180 | 110 | ZARF90210-TV | 90 | 210 | 110 |
|
|
|
|
