产品详情

无挡边支承滚轮滚针轴承

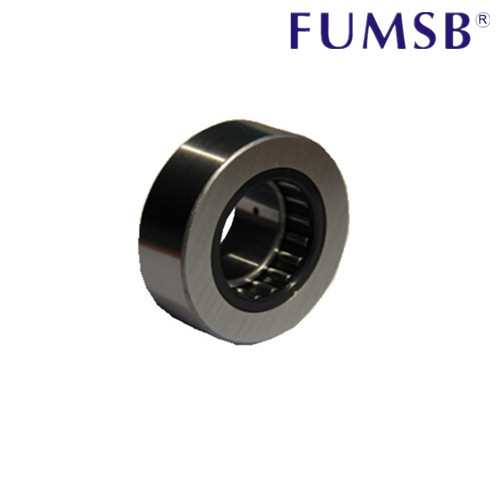

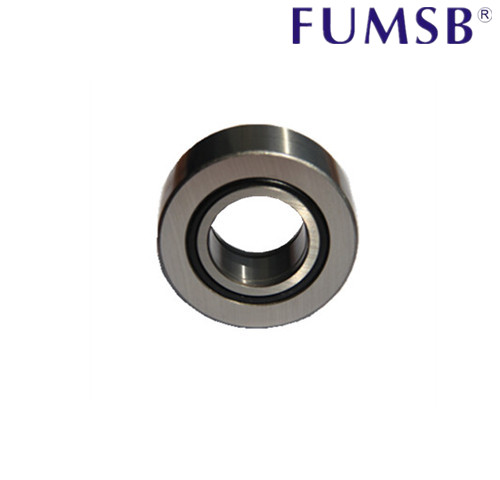

STO型和RSTO型支承滚轮

有内圈无挡边支承滚轮滚针轴承STO型,该种轴承外圈采用滚轮式,结构紧凑,外圈壁较厚,可以在转动中承受较大冲击力,耐磨性能好。该种轴承由于无挡边,可分别安装内圈,滚针和保持架组件、滚轮式外圈轴承外圈表面为圆柱面时,则其轴承代号为STO…X型。

无内圈无挡边支承滚轮滚针轴承RSTO型,该种轴承由于无内圈,要求与其相配的轴径表面硬度,表糙度应与轴承相匹配,该种轴承其他性能与TO型相当。

轴承外圈表面为圆柱面时,则其轴承代号为RSTO…X型

<td

外径	轴承型号与近似重量				外形尺寸						基本额定负荷				极限转速

Outside Diameter	Bearing Designation and mass approx				Borndary Dimensions						Basic Load Rating				Limiting Speed
	无内圈 Without IR	重量 Mass	带内圈	重量 Mass	D	d	F 注 1	B	C	E	动 Cr	静 Cor	作为支承滚轮		脂润滑注 3
													作为支承滚轮
			With IR				Fw				Dynamic	Static	动 Cw	静 Cow	Grease
mm		g		g	mm						N				rpm
16	RSTO 5 TN	8.5	--	--	16	--	7	--	7.8	10	2800	2600	2550	2550	23000
16	RSTO 5 TN X	8.5	--	--	16	--	7	--	7.8	10	2800	2600	1990	1990	23000
19	RSTO 6 TN	12.5	STO 6 TN	17	19	6	10	10	9.8	13	4700	5450	3750	4500	20000
19	RSTO 6 TN X	12.5	STO 6 TN X	17	19	6	10	10	9.8	13	4700	5450	3050	4000	20000
24	RSTO 8 TN	21	STO 8 TN	26	24	8	12	10	9.8	15	4800	6000	4200	5500	16000
24	RSTO 8 TN X	21	STO 8 TN	26	24	8	12	10	9.8	15	4800	6000	3000	5000	16000
30	RSTO 10	42	STO 10	49	30	10	14	12	11.8	20	10200	10500	8400	9200	11000
30	RSTO 10 X	42	STO 10 X	49	30	10	14	12	11.8	20	10200	10500	8000	8800	11000
32	RSTO 12	49	STO 12	57	32	12	16	12	11.8	22	11300	12300	8900	10100	9000
32	RSTO 12 X	49	STO 12 X	57	32	12	16	12	11.8	22	11300	12300	8500	9600	9000
35	RSTO 15	50	STO 15	63	35	15	20	12	11.8	26	13200	16000	9100	10700	6500
35	RSTO 15 X	50	STO 15 X	63	35	15	20	12	11.8	26	13200	16000	8700	9900	6500
40	RSTO 17	88	STO 17	107	40	17	22	16	15.8	29	19800	25300	14300	17700	5500
40	RSTO 17 X	88	STO 17 X	107	40	17	22	16	15.8	29	19800	25300	12500	15700	5500
47	RSTO 20	130	STO 20	152	47	20	25	16	15.8	32	20800	27800	16200	21500	4700
47	RSTO 20 X	130	STO 20 X	152	47	20	25	16	15.8	32	20800	27800	15000	19900	4700
52	RSTO 25	150	STO 25	177	52	25	30	16	15.8	37	23000	33400	16500	22900	3600
52	RSTO 25 X	150	STO 25 X	177	52	25	30	16	15.8	37	23000	33400	14000	20900	3600
62	RSTO 30	255	STO 30	308	62	30	38	20	19.8	46	35200	56700	23300	35000	2500
62	RSTO 30 X	255	STO 30 X	308	62	30	38	20	19.8	46	33200	56700	21800	33000	2500
72	RSTO 35	375	STO 35	441	72	35	42	20	19.8	50	35800	58800	26000	41000	2200
72	RSTO 35 X	375	STO 35 X	441	72	35	42	20	19.8	50	35800	58800	24500	38900	2200
80	RSTO 40	420	STO 40	530	80	40	50	20	19.8	58	35200	61800	24000	39000	1700
80	RSTO 40 X	420	STO 40 X	530	80	40	50	20	19.8	58	35200	61800	22500	36500	1700
85	RSTO 45	453	STO 45	576	85	45	55	20	19.8	63	38900	73900	25500	43000	1500
85	RSTO 45 X	453	STO 45 X	576	85	45	55	20	19.8	63	38900	73900	24000	41500	1500
90	RSTO 50	481	STO 50	617	90	50	60	20	19.8	68	43300	84800	26000	46500	1300
90	RSTO 50 X	481	STO 50 X	617	90	50	60	20	19.8	68	43300	84800	22800	44000	1300
外径	轴承型号与近似重量			外形尺寸						基本额定负荷				极限转速

Outside Diameter	Bearing Designation and mass approx			Borndary Dimensions						Basic Load Rating				Limiting Speed
	重量 Mass	带内圈	重量 Mass	D	d	F 注 1	B	C	E	动 Cr	静 Cor	作为支承滚轮		脂润滑注 3
												作为支承滚轮
		With IR				Fw				Dynamic	Static	动 Cw	静 Cow	Grease
mm	g		g	mm						N				rpm
16	8.5	--	--	16	--	7	--	7.8	10	2800	2600	2550	2550	23000
16	8.5	--	--	16	--	7	--	7.8	10	2800	2600	1990	1990	23000
19	12.5	STO 6 TN	17	19	6	10	10	9.8	13	4700	5450	3750	4500	20000
19	12.5	STO 6 TN X	17	19	6	10	10	9.8	13	4700	5450	3050	4000	20000
24	21	STO 8 TN	26	24	8	12	10	9.8	15	4800	6000	4200	5500	16000
24	21	STO 8 TN	26	24	8	12	10	9.8	15	4800	6000	3000	5000	16000
30	42	STO 10	49	30	10	14	12	11.8	20	10200	10500	8400	9200	11000
30	42	STO 10 X	49	30	10	14	12	11.8	20	10200	10500	8000	8800	11000
32	49	STO 12	57	32	12	16	12	11.8	22	11300	12300	8900	10100	9000
32	49	STO 12 X	57	32	12	16	12	11.8	22	11300	12300	8500	9600	9000
35	50	STO 15	63	35	15	20	12	11.8	26	13200	16000	9100	10700	6500
35	50	STO 15 X	63	35	15	20	12	11.8	26	13200	16000	8700	9900	6500
40	88	STO 17	107	40	17	22	16	15.8	29	19800	25300	14300	17700	5500
40	88	STO 17 X	107	40	17	22	16	15.8	29	19800	25300	12500	15700	5500
47	130	STO 20	152	47	20	25	16	15.8	32	20800	27800	16200	21500	4700
47	130	STO 20 X	152	47	20	25	16	15.8	32	20800	27800	15000	19900	4700
52	150	STO 25	177	52	25	30	16	15.8	37	23000	33400	16500	22900	3600
52	150	STO 25 X	177	52	25	30	16	15.8	37	23000	33400	14000	20900	3600
62	255	STO 30	308	62	30	38	20	19.8	46	35200	56700	23300	35000	2500
62	255	STO 30 X	308	62	30	38	20	19.8	46	33200	56700	21800	33000	2500
72	375	STO 35	441	72	35	42	20	19.8	50	35800	58800	26000	41000	2200
72	375	STO 35 X	441	72	35	42	20	19.8	50	35800	58800	24500	38900	2200
80	420	STO 40	530	80	40	50	20	19.8	58	35200	61800	24000	39000	1700
80	420	STO 40 X	530	80	40	50	20	19.8	58	35200	61800	22500	36500	1700
85	453	STO 45	576	85	45	55	20	19.8	63	38900	73900	25500	43000	1500
85	453	STO 45 X	576	85	45	55	20	19.8	63	38900	73900	24000	41500	1500
90	481	STO 50	617	90	50	60	20	19.8	68	43300	84800	26000	46500	1300
90	481	STO 50 X	617	90	50	60	20	19.8	68	43300	84800	22800	44000	1300

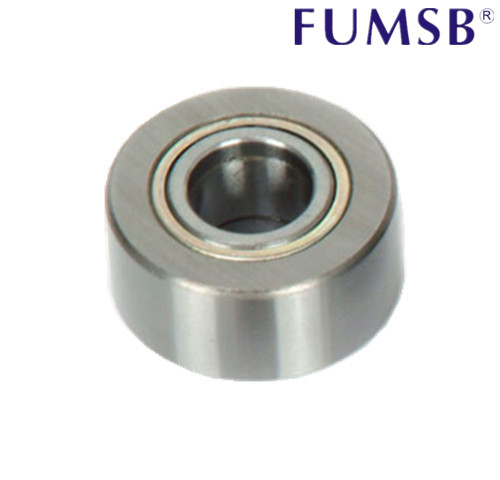

轴径	轴承型号				外形尺寸					额定负荷		极限转速
Shaft	Bearing Designation				BoundaryDimensions					BasicLoadRating		Limiting Speed
Diameter	无内圈	重量	有内圈	重量	d	Fw	D	B	C	动	静	油润滑 Oil
	Without IR	Mass	With IR	Mass	d	Fw	D	B	C	Dynamic	Static	油润滑 Oil
mm		g		g	mm					N		rpm
19	RNA22/6 2RS	18	NA22/6 2RS	22	6	10	19	12	11.8	5000	4350	18000
19	RNA22/6 2RSX	18	NA22/6 2RSX	22	6	10	19	12	11.8	5000	4350	18000
24	RNA22/8 2RS	29	NA22/8 2RS	34	8	12	24	12	11.8	5500	5200	14000
24	RNA22/8 2RSX	29	NA22/6 2RSX	34	8	12	24	12	11.8	5500	5200	14000
30	RNA2200 2RS	52	NA2200 2RS	60	10	14	30	14	13.8	7600	8100	11000
30	RNA2200 2RSX	52	NA2200 2RSX	60	10	14	30	14	13.8	7600	8100	11000
32	RNA2201 2RS	57	NA2201 2RS	67	12	16	32	14	13.8	8500	9700	9500
32	RNA2201 2RSX	57	NA2201 2RSX	67	12	16	32	14	13.8	8500	9700	9500
35	RNA2202 2RS	60	NA2202 2RS	75	15	20	35	14	13.8	9600	12000	7000
35	RNA2202 2RSX	60	NA2202 2RSX	75	15	20	35	14	13.8	9600	12000	7000
40	RNA2203 2RS	94	NA2203 2RS	112	17	22	40	16	15.8	12000	16500	6000
40	RNA2203 2RSX	94	NA2203 2RSX	112	17	22	40	16	15.8	12000	16500	6000
